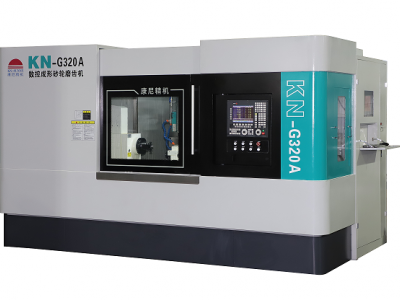

KN-320A数控成形砂轮磨齿机
KN-G320A数控成形砂轮磨齿机的被加工零件采用卧式安装方式，机床共设有七个交流伺服轴（滑台纵向移动轴Z、滑台横向移动轴X、分度头轴A、螺旋角轴B、及砂轮修整轴U、V、C）及交流变频调速轴。
砂轮修整采用随动的三轴联动法向修整方式，缩短了砂轮修整辅助时间，提高了工作效率，同时可修整任意齿形，大幅提升了金刚滚轮的使用寿命。
机床具有自动对刀、磨削余量自动分配功能。可加工4级精度（GB/T10095.1-2008）齿轮。
技术参数：
工件*大外径：φ320mm
工件*小根径：φ20mm
分齿数：任意
模数：1-8mm
*大工件重量：80kg
*大螺旋角：±45°
头、尾架*大顶尖距：750mm
工件纵向移动轴*大行程：700mm
砂轮沿工件径向进刀轴行程;250mm
工件纵向移动轴*大移动速度：12m/min
砂轮直径：φ50-φ250mm
砂轮厚度：≤30mm
砂轮中心孔：φ20/φ32/φ75mm
砂轮工作转速大范围：2500-8000rpm
砂轮修整器沿砂轮轴向*大移动量：60mm
主轴锥孔：莫氏5号
磨具*大功率：6KW
机床外形尺寸：3800*2260*2300mm
机床总重：6500kg
砂轮修整采用随动的三轴联动法向修整方式，缩短了砂轮修整辅助时间，提高了工作效率，同时可修整任意齿形，大幅提升了金刚滚轮的使用寿命。
机床具有自动对刀、磨削余量自动分配功能。可加工4级精度（GB/T10095.1-2008）齿轮。
技术参数：
工件*大外径：φ320mm
工件*小根径：φ20mm
分齿数：任意
模数：1-8mm
*大工件重量：80kg
*大螺旋角：±45°
头、尾架*大顶尖距：750mm
工件纵向移动轴*大行程：700mm
砂轮沿工件径向进刀轴行程;250mm
工件纵向移动轴*大移动速度：12m/min
砂轮直径：φ50-φ250mm
砂轮厚度：≤30mm
砂轮中心孔：φ20/φ32/φ75mm
砂轮工作转速大范围：2500-8000rpm
砂轮修整器沿砂轮轴向*大移动量：60mm
主轴锥孔：莫氏5号
磨具*大功率：6KW
机床外形尺寸：3800*2260*2300mm
机床总重：6500kg
